点击图片查看原图

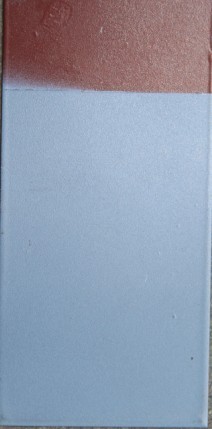

036-3、036-4型导静电耐油防腐蚀涂料
1、产品用途及性能特点
经机场、油库的多年使用，证明性能稳定、可靠，得到了广大用户的好评和信赖。适用于污水、海水、工业水、汽油、煤油、柴油、喷气燃料、煤气等储罐、输油、输气管线及各类化工设备的防腐，还可用于混凝土设施的防护。
2、涂料组成
底漆(036—3) 甲组份(酱红色液体) 乙组份(棕色液体)
面漆(036—4) 甲组份(浅灰色液体) 乙组份(棕色液体)
3、主要技术指标
|
组份 |
检验项目 |
技术指标 |
检验方法 |
|||
|
036—3 |
036—4 |
|||||
|
甲组份 |
漆膜颜色和外观 |
酱红色，漆膜平整 |
白色，漆膜平整光滑 |
目测 |
||
|
粘度，s |
40—70 |
35—60 |
GB/T 1723—93 |
|||
|
细度(μm) |
≤60 |
≤60 |
GB 1724—79 |
|||
|
固体含量，% |
70±2 |
70±2 |
GB 1725—79 |
|||
|
涂层 |
遮盖力，g/㎡ |
80 |
60 |
GB 1726—79 |
||
|
干燥时间 |
表干 |
≤4 |
≤4 |
GB 1728—79 |
||
|
实干 |
≤24 |
≤24 |
||||
|
光泽，% |
可 调 |
GB 1743—79 |
||||
|
硬度 |
0.49 |
GB/T1730--93 |
||||
|
附着力(划圈法)(级) |
1 |
1 |
GB1720—79 |
|||
|
柔韧性(mm) |
1 |
1 |
GB/T1731--93 |
|||
|
冲击强度(㎏.cm) |
50 |
50 |
GB/T1732--93 |
|||
|
表面电阻率Ω |
105 — 109 |
GB16906—97 |
||||
|
体积电阻率Ω﹒m |
103 — 108 |
GB13348—92 |
||||
|
贮存期(y) |
1.5 |
1.5 |
|
|||
4、用量比和包装
该涂料各组份的配比是通过研究和大量试验选择的最佳用量比。为使用方便，产品出厂时按比例配套包装。
|
|
036—3底漆(酱红色) |
036—4面漆(浅灰色) |
|
甲组份(铁桶) |
22 |
22 |
|
乙组份(塑料桶) |
1.1 |
1.1 |
5、施工方法
1)表面处理
涂料的防腐效果，不仅取决于涂料本身的质量，还取决于底材的处理和施工质量。涂漆前应彻底清除底材上的残留涂膜、铁锈、油污、氧化皮等。
2)具体要求
用喷丸或喷砂除锈，质量应达到Sa2.5级(GB8923—88)。
若采用手工除锈，质量应达到St3级(GB8923—88)。
涂漆前，应除去表面的油污、灰尘等杂质。处理干净后的钢板应及时涂上漆，以防重新生锈 。
3)配漆
油漆使用前要充分搅拌，待搅拌均匀后将乙组份倒入甲组份中，混合均匀，熟化二十分钟后方可使用。如油漆用量较少，甲、乙组份可按比例进行调配。
4)涂漆
可采用刷漆、辊涂、喷涂法施工。如需稀释，可加入专用稀释剂。施工时尽量做到涂层薄厚均匀，不漏涂、不流挂并达到规定的厚度。在常温条件下每隔4小时可涂一道。
6、注意事项
涂料中含有机溶剂，施工现场必须加强通风，严禁明火，并用防爆灯照明。
请于阴凉、通风、干燥之处储涂存料。
作业时做好防护，作业时间不宜过长。
产品的技术规格﹑型号及具体技术指标、性能可登录网站http://www.haiqinliwen.cn/网站查询。
联系人：文杉 Tel:010-69808511 15901396770(手机) Fax:010-69808511 QQ:1549760684
了解相关产品请关注公众号：hqtuliao6770
